应用背景

煤矿作业深入井下，地质环境特殊，巷道距离长、错综复杂，作业过程中工序较多、人员流动性差、地点分散，事故发生率较高。为此，煤矿井下都需要建立一个完善可靠的通信系统，为生产调度、人员监控、抢险救援等提供便利条件。

目前市场上的指挥调度系统仍以数字程控交换技术为主，受技术的限制，调度系统一般建立在固定电话网(PSTN)上。此方式受制于线路，缺乏灵活性，由于线路的故障极易造成调度的失效;受制至于底层传输网络，新的应用扩展尤其是数据、音频、视频的融合应用无法实现。随着通信技术日新月异地发展及IP网络向世界各个角落的延伸，IP通信技术已经成为通信技术的主流，IP网络作为基础的通信架构也必然成为未来的发展方向。

调度系统概述

系统以煤矿“数字化矿井”整体建设架构为指导，融合了通信调度电话、井下无线通信、井下对讲广播、应急通信预案等通信业务功能，使得上述几项功能不再是单独的运行体系，而是成为一体化的综合通信调度系统。

整个系统提供了丰富的设备与设备之间(SIP、FXS、FXO、PRI，SS7，IMS)，设备与系统之间(HTTP，RTSP，WEBSERVICE），网络与网络之间丰富的功能,包括点呼、选呼、群呼、组呼、呼叫保持、呼叫转接、监听、强插、强拆、录音、会议等，具有调度通信的实时性能及完备功能。配合采用标准接口的多款智能调度台，经由各种终端设备和中继接口组建庞大调度网络，为各关键业务部门的决策指挥提供关键、实时、可靠的通信保障，广泛应用于电力、煤炭、石油、军队、轨道交通、政府应急等专业调度通信领域。

云翌融合指挥调度系统，以矿井IP数据网络和光纤环网为网络载体，在井下部署调度平台作为整套系统的核心部分，融合集群对讲系统、视频监控系统、行政办公电话系统，广播对讲系统等，同时可通过不同功能的网关，能够与PSTN网络，移动运营商网络对接。其具体功能体现：

l 基础通讯：通过各类通讯网关，可以将电话、传真、传统对讲（短波、超短波）以及其他公网集群融合到一起。如，通过模拟语音网关，使得系统将具备传统的IPPBX交换机的全部功能程控电话系统融合；

l 广播系统融合：系统具备广播系统的全部功能，如分区广播、定是广播、背景音乐广播，还支持对接调音台，连接会议系统或中控系统；

l 对讲系统融合：通过各类对接网关，将不同制式的对讲系统进行融合，实现无界对讲，IP调度电话可以直接与对讲系统进行对讲喊话。

l 视频监控融合：通过云翌IP指挥调度系统视频联动模块，将视频监控系统融合，可实现视频的统一管理和调度；对终端设备环境实时监控，支持分屏；调度台可通过它获得有效数据、图像或声音信息，对突发性异常事件的过程进行及时的监视和记忆。

方案设计思路

系统，致力于打造一个：集应急指挥反应快、综合调度能力强、智能联动程度高、应急预案覆盖全、稳定运行时间久的融合指挥系统。软件平台架构采用NGN分层架构，基于软交换平台实现融合语音通信、融合指挥、应急调度等应用。

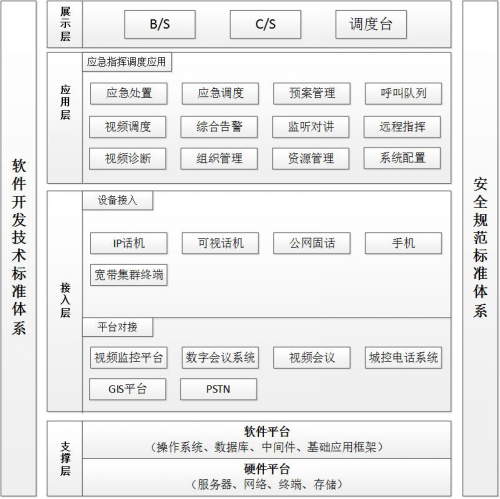

   平台架构遵循从下而上分为四层：支撑层、接入层、应用层及展示层，分层设计使平台可以完美的支撑和扩展各类业务。

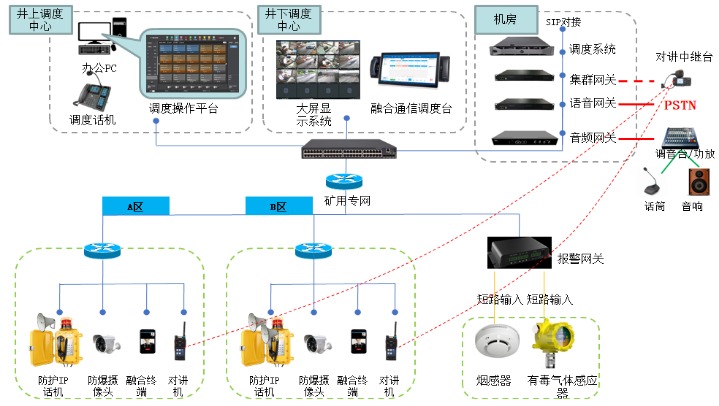

系统拓扑图

拓扑图说明

Ø 在机房部署综云翌融合调度系统，该系统可安装在硬件服务器或者云服务器，接入到本地的局域网络；

Ø 外线如果为模拟外线，可用模拟语音网关接入系统。外线如果为数字外线，可用数字中继网关接入系统，实现与运营商电话网络的互联互通。

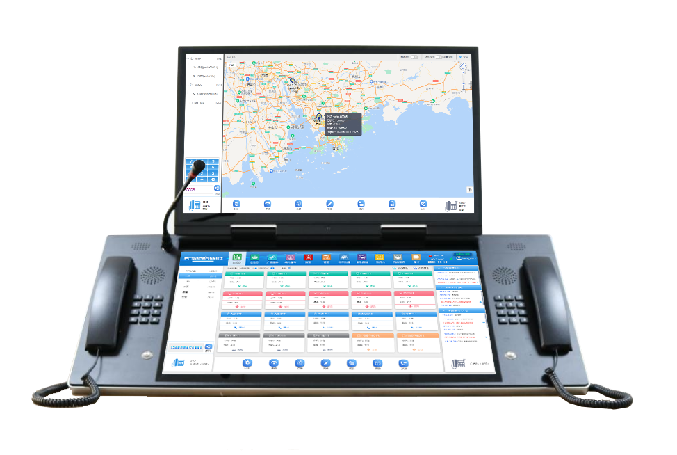

Ø 调度中心和办公室可以部署调度台或者PC安装安装调度台客户端软件。融合指挥调度台是集操作、控制、指挥、命令于一体化的整合平台，支持一体机触摸屏操作台、PC、一体式调度台等多种调度台。主要提供语音调度、视频调度功能，以及接入的第三方业务数据信息等统一控制管理操作展示界面，提供图形化人机交互式界面显示，通过触摸点击切换可实现在不同界面之间的切换，支持分级调度功能。

Ø 集群对讲网关：集群对讲网关可以将对讲集群系统与云翌融合调度系统进行整合，兼容主流对讲手台和车载电，把原有对讲设备接入到调度系统当中，用户可以方便的通过电话呼叫对讲机，也可以使用对讲机拨打电话，系统支持传统的PSTN电话线路和基于SIP的VOIP电话线路。

Ø 报警网关：用于对烟感、瓦斯或其他有毒气体的感应终端。在接收到终端感应信号以后，向融合调度系统发送报警信号，系统自动完成预案警告或者广播。

Ø 调度终端话机，使用IP防爆话机，实现调度中心和调度终端之间的广播对讲功能。IP防爆话机自带防爆扩音器。

Ø 移动对讲终端，高性能工业级wifi话机，用于移动调度对讲，可随身携带，方人员进行操作。
